Công Thức Điện Trở: Giải Mã Toàn Tập Từ A-Z Cho Kỹ Sư Và Người Học Điện

Khái Niệm Cơ Bản Về Điện Trở: Nền Tảng Của Mọi Công Thức Điện Trở

Trong thế giới điện tử và điện học, điện trở là một trong những khái niệm cơ bản và quan trọng nhất. Nó không chỉ là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu mà còn là yếu tố then chốt quyết định cách thức hoạt động của hầu hết các mạch điện. Để thực sự hiểu rõ về các công thức điện trở, chúng ta cần bắt đầu từ việc định nghĩa chính xác về đại lượng này.

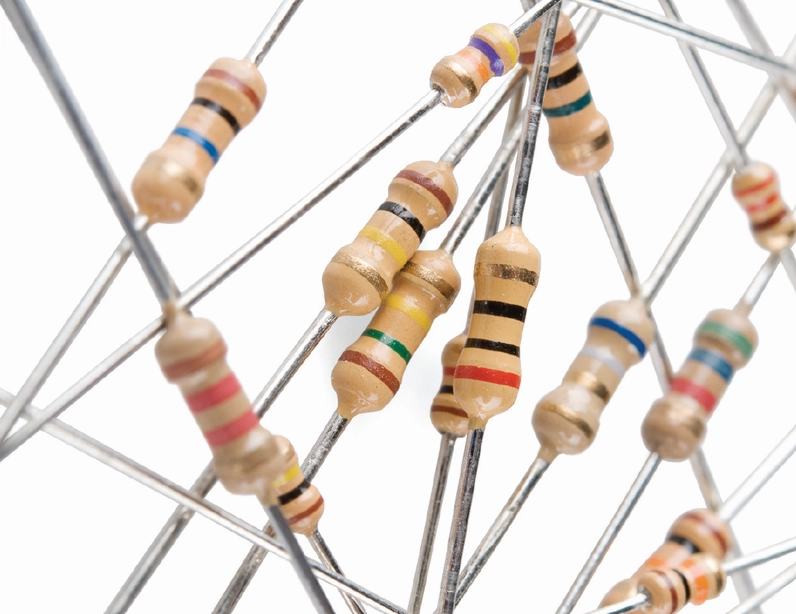

Điện Trở Là Gì?

Điện trở (thường được ký hiệu là R) là đại lượng đặc trưng cho sự cản trở dòng điện của một vật dẫn. Khi dòng điện chạy qua một vật dẫn, các electron di chuyển và va chạm với các nguyên tử trong vật liệu, gây ra sự mất năng lượng dưới dạng nhiệt. Mức độ cản trở này chính là điện trở.

Vật liệu có điện trở càng cao thì càng khó cho dòng điện chạy qua, và ngược lại, vật liệu có điện trở thấp sẽ cho phép dòng điện di chuyển dễ dàng hơn. Việc hiểu sâu sắc về bản chất của điện trở là điều kiện tiên quyết để ứng dụng hiệu quả các công thức điện trở vào thực tế.

Đơn Vị Đo và Ký Hiệu của Điện Trở

Đơn vị đo của điện trở trong hệ SI là Ohm, ký hiệu là Ω (Omega). Một Ohm được định nghĩa là điện trở của một vật dẫn khi có hiệu điện thế 1 Volt đặt vào hai đầu vật dẫn đó và tạo ra dòng điện cường độ 1 Ampe. Các bội số và ước số của Ohm cũng thường được sử dụng như kiloohm (kΩ = 10³ Ω) và megaohm (MΩ = 10⁶ Ω).

Ký hiệu của điện trở trong các sơ đồ mạch điện thường là một đoạn zigzag hoặc hình chữ nhật theo tiêu chuẩn quốc tế. Việc nắm vững ký hiệu và đơn vị là bước đầu để đọc hiểu và áp dụng các công thức điện trở trong các bài toán hay thiết kế mạch điện.

Định Luật Ohm và Công Thức Điện Trở Cơ Bản

Định luật Ohm là một trong những định luật nền tảng nhất của điện học, mô tả mối quan hệ giữa hiệu điện thế, cường độ dòng điện và điện trở trong một mạch điện. Đây là công thức điện trở cơ bản nhất mà bất cứ ai làm việc trong lĩnh vực điện cũng cần phải nắm vững.

Phát Biểu Định Luật Ohm

Định luật Ohm phát biểu rằng: Cường độ dòng điện (I) chạy qua một vật dẫn kim loại tỉ lệ thuận với hiệu điện thế (U) đặt vào hai đầu vật dẫn đó và tỉ lệ nghịch với điện trở (R) của vật dẫn.

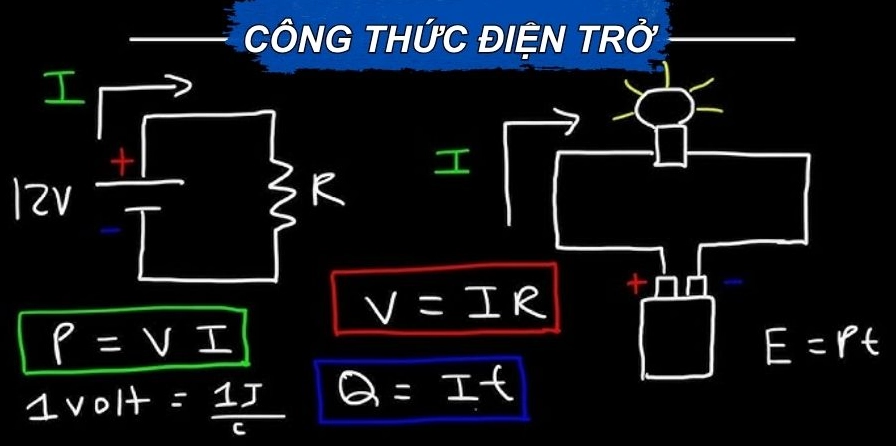

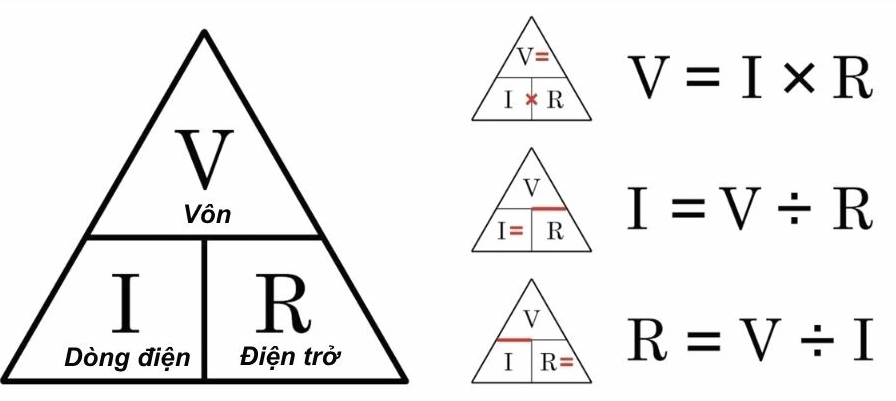

Công Thức Điện Trở Từ Định Luật Ohm

Từ định luật Ohm, chúng ta có công thức điện trở cơ bản như sau:

• Công thức chính: U = I × R

Trong đó:

• U: Hiệu điện thế (điện áp) giữa hai đầu vật dẫn, đo bằng Volt (V).
• I: Cường độ dòng điện chạy qua vật dẫn, đo bằng Ampe (A).
• R: Điện trở của vật dẫn, đo bằng Ohm (Ω).

Từ công thức này, chúng ta có thể dễ dàng suy ra các biến thể để tính toán các đại lượng khác:

• Để tính công thức điện trở (R): R = U / I
• Để tính cường độ dòng điện (I): I = U / R

Các công thức điện trở này cực kỳ hữu ích trong việc phân tích và thiết kế mạch điện, giúp chúng ta hiểu được sự tương tác giữa các thành phần trong hệ thống.

Công Thức Điện Trở Của Dây Dẫn: Tính Chất Vật Liệu và Hình Học

Bên cạnh công thức điện trở tổng quát từ Định luật Ohm, chúng ta còn có một công thức quan trọng khác để tính điện trở của một dây dẫn cụ thể. Công thức này xem xét các yếu tố về vật liệu và kích thước hình học của dây dẫn.

Các Yếu Tố Ảnh Hưởng Đến Điện Trở Dây Dẫn

Điện trở của một dây dẫn không chỉ phụ thuộc vào bản chất vật liệu mà còn chịu ảnh hưởng bởi các yếu tố hình học như:

• Chiều dài của dây dẫn (L): Dây dẫn càng dài, điện trở càng lớn. Các electron phải di chuyển quãng đường xa hơn, gặp nhiều va chạm hơn, do đó bị cản trở nhiều hơn.
• Tiết diện của dây dẫn (S): Dây dẫn có tiết diện càng lớn, điện trở càng nhỏ. Tiết diện lớn cung cấp nhiều “lối đi” hơn cho electron, giảm sự tắc nghẽn và va chạm.
• Điện trở suất của vật liệu (ρ – đọc là ‘rho’): Đây là một hằng số đặc trưng cho khả năng cản trở dòng điện của từng loại vật liệu. Mỗi vật liệu (đồng, nhôm, bạc, sắt,…) có một giá trị điện trở suất riêng biệt ở một nhiệt độ nhất định. Vật liệu có điện trở suất thấp là chất dẫn điện tốt.
• Nhiệt độ: Đối với hầu hết các kim loại, điện trở suất (và do đó điện trở) tăng theo nhiệt độ. Khi nhiệt độ tăng, các nguyên tử dao động mạnh hơn, làm tăng khả năng va chạm với electron.

Công Thức Điện Trở Dây Dẫn Chi Tiết

Dựa trên các yếu tố trên, công thức điện trở của một dây dẫn được biểu diễn như sau:

• R = ρ × (L / S)

Trong đó:

• R: Điện trở của dây dẫn, đo bằng Ohm (Ω).
• ρ (rho): Điện trở suất của vật liệu, đo bằng Ohm mét (Ω·m).
• L: Chiều dài của dây dẫn, đo bằng mét (m).
• S: Tiết diện ngang của dây dẫn, đo bằng mét vuông (m²).

Công thức này là xương sống để lựa chọn loại dây dẫn phù hợp cho từng ứng dụng, đảm bảo hiệu suất truyền tải điện năng và an toàn cho hệ thống. Ví dụ, khi cần truyền tải điện năng đi xa, ta cần chọn dây có tiết diện lớn và điện trở suất thấp để giảm hao phí điện năng.

Giải Thích Sâu Hơn Về Điện Trở Suất và Ứng Dụng

Điện trở suất (ρ) là một khái niệm quan trọng không thể tách rời khỏi các công thức điện trở của dây dẫn. Nó cung cấp cái nhìn định lượng về khả năng dẫn điện của vật liệu.

Bản Chất của Điện Trở Suất

Điện trở suất là một hằng số vật lý nội tại, đặc trưng cho từng loại vật liệu ở một điều kiện nhiệt độ và áp suất nhất định. Nó cho biết điện trở của một khối vật liệu có chiều dài 1 mét và tiết diện 1 mét vuông. Vật liệu có điện trở suất thấp như bạc, đồng, vàng là những chất dẫn điện tốt, trong khi vật liệu có điện trở suất cao như gốm, thủy tinh là chất cách điện.

Giá trị điện trở suất thay đổi đáng kể giữa các vật liệu:

• Kim loại (dẫn điện): Điện trở suất rất nhỏ (ví dụ, đồng ~ 1.68 × 10^-8 Ω·m).
• Chất bán dẫn: Điện trở suất nằm giữa kim loại và chất cách điện (ví dụ, silicon ~ 2.3 × 10³ Ω·m).
• Chất cách điện: Điện trở suất rất lớn (ví dụ, thủy tinh ~ 10¹⁰ – 10¹⁴ Ω·m).

Ảnh Hưởng của Nhiệt Độ Đến Điện Trở Suất

Như đã đề cập, nhiệt độ có ảnh hưởng lớn đến điện trở suất. Đối với hầu hết các kim loại, điện trở suất tăng tuyến tính với nhiệt độ trong một khoảng nhiệt độ nhất định. Mối quan hệ này có thể được mô tả bằng công thức:

• ρ_t = ρ₀ [1 + α(t – t₀)]

Trong đó:

• ρ_t: Điện trở suất ở nhiệt độ t.
• ρ₀: Điện trở suất ở nhiệt độ tham chiếu t₀ (thường là 0°C hoặc 20°C).
• α: Hệ số nhiệt điện trở của vật liệu.

Việc hiểu rõ sự phụ thuộc này là rất quan trọng trong việc thiết kế các mạch điện hoạt động trong môi trường có nhiệt độ biến đổi, cũng như trong các ứng dụng cảm biến nhiệt độ.

Bài Tập Thực Hành và Ứng Dụng Thực Tiễn của Công Thức Điện Trở

Để củng cố kiến thức về công thức điện trở, việc luyện tập các bài tập và tìm hiểu ứng dụng thực tiễn là không thể thiếu. Mặc dù dữ liệu thô không cung cấp các bài tập cụ thể, chúng ta có thể hình dung cách áp dụng các công thức đã học.

Ví Dụ Về Bài Tập Ứng Dụng Công Thức Điện Trở

Bài toán 1: Ứng dụng Định luật Ohm

Một bóng đèn sợi đốt có điện trở là 240 Ω khi hoạt động. Nếu được nối vào nguồn điện có hiệu điện thế 220 V, cường độ dòng điện chạy qua bóng đèn là bao nhiêu?

Giải:
Áp dụng công thức điện trở từ định luật Ohm: I = U / R
I = 220 V / 240 Ω ≈ 0.917 A

Bài toán 2: Ứng dụng Công thức điện trở của dây dẫn

Một cuộn dây đồng dài 50 m, có tiết diện 1 mm². Biết điện trở suất của đồng là 1.72 × 10^-8 Ω·m. Tính điện trở của cuộn dây này.

Giải:
Đổi đơn vị tiết diện: 1 mm² = 1 × 10^-6 m².
Áp dụng công thức điện trở dây dẫn: R = ρ × (L / S)
R = (1.72 × 10^-8 Ω·m) × (50 m / 1 × 10^-6 m²)
R = (1.72 × 10^-8) × (5 × 10⁷) Ω
R = 0.86 Ω

Ứng Dụng Thực Tiễn Của Điện Trở

Hiểu biết về công thức điện trở có vô vàn ứng dụng trong đời sống và kỹ thuật:

• Điều khiển dòng điện và điện áp: Điện trở được sử dụng để giới hạn dòng điện trong mạch, bảo vệ các linh kiện nhạy cảm, hoặc tạo ra sự sụt áp mong muốn.
• Tạo nhiệt: Các thiết bị như bếp điện, ấm đun nước, lò sưởi hoạt động dựa trên nguyên lý điện trở sinh nhiệt khi có dòng điện chạy qua (hiệu ứng Joule).
• Cảm biến: Một số loại cảm biến (như thermistor, quang trở) thay đổi điện trở theo nhiệt độ hoặc cường độ ánh sáng, cho phép đo lường các đại lượng vật lý này.
• Chia điện áp (Voltage Divider): Mạch điện sử dụng hai hoặc nhiều điện trở để tạo ra một điện áp đầu ra nhỏ hơn điện áp đầu vào, rất phổ biến trong các mạch điều khiển.
• Lọc tín hiệu: Kết hợp điện trở với tụ điện hoặc cuộn cảm để tạo ra các bộ lọc tần số trong các mạch âm thanh hoặc truyền thông.

Các Loại Điện Trở Phổ Biến

Để hoàn thiện bức tranh về điện trở và công thức điện trở, việc tìm hiểu về các loại điện trở phổ biến cũng rất cần thiết.

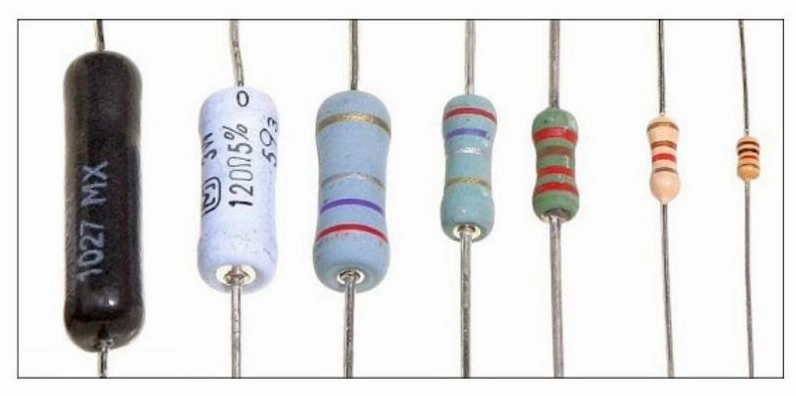

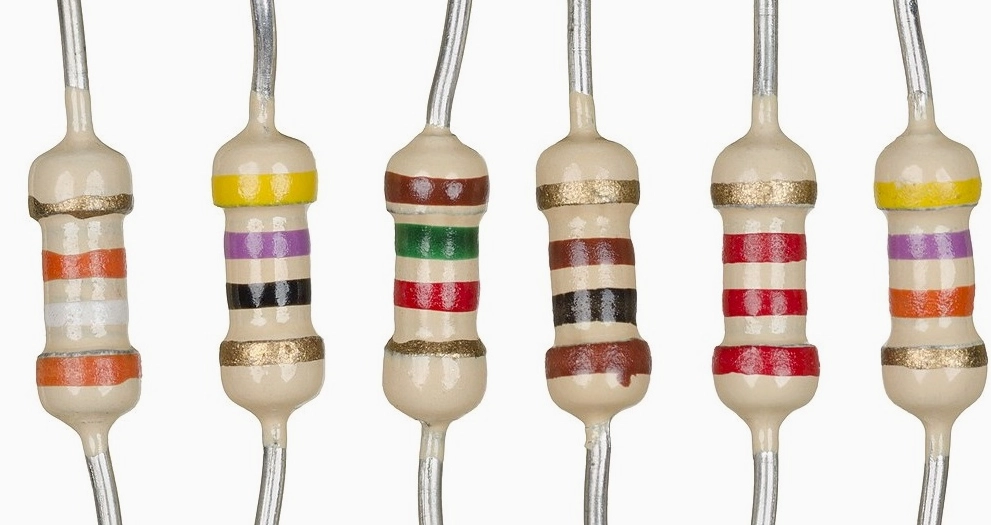

Điện Trở Cố Định

Đây là loại điện trở có giá trị không thay đổi. Chúng được sử dụng rộng rãi nhất trong các mạch điện để thiết lập các thông số cố định như giới hạn dòng điện, chia điện áp, hoặc xác định hằng số thời gian. Các loại điện trở cố định bao gồm:

• Điện trở carbon film: Phổ biến, giá thành rẻ, dải công suất rộng.
• Điện trở kim loại film: Độ chính xác cao hơn, ổn định hơn carbon film.
• Điện trở dây quấn: Dùng cho các ứng dụng công suất lớn, có thể chịu được nhiệt độ cao.
• Điện trở bề mặt (SMD Resistor): Kích thước nhỏ gọn, dùng trong công nghệ dán bề mặt hiện đại.

Điện Trở Biến Đổi (Biến Trở)

Khác với điện trở cố định, điện trở biến đổi cho phép điều chỉnh giá trị điện trở của nó. Chúng thường được sử dụng trong các ứng dụng cần điều chỉnh linh hoạt:

• Chiết áp (Potentiometer): Dùng để điều chỉnh điện áp, ví dụ như điều chỉnh âm lượng trong loa, độ sáng màn hình.
• Biến trở (Rheostat): Dùng để điều chỉnh dòng điện, thường có công suất lớn.
• Quang trở (Photoresistor/LDR): Điện trở thay đổi theo cường độ ánh sáng, dùng trong cảm biến ánh sáng.
• Nhiệt điện trở (Thermistor): Điện trở thay đổi theo nhiệt độ, dùng trong cảm biến nhiệt độ hoặc bảo vệ quá nhiệt.

Việc lựa chọn loại điện trở phù hợp cho từng ứng dụng đòi hỏi sự hiểu biết về đặc tính và cách hoạt động của chúng, đồng thời áp dụng chính xác các công thức điện trở để tính toán giá trị cần thiết.

Tổng Kết Về Công Thức Điện Trở và Tầm Quan Trọng

Năm 2026, kiến thức về điện trở và các công thức điện trở vẫn là nền tảng không thể thiếu cho bất kỳ ai hoạt động trong lĩnh vực điện, điện tử. Từ những khái niệm cơ bản nhất về sự cản trở dòng điện đến định luật Ohm kinh điển và công thức điện trở dây dẫn chi tiết, mỗi khía cạnh đều mang ý nghĩa quan trọng.

Bài viết này đã tổng hợp và phân tích chuyên sâu các công thức cốt lõi, bao gồm R = U/I và R = ρL/S, cùng với các yếu tố ảnh hưởng như chiều dài, tiết diện, điện trở suất và nhiệt độ. Hiểu rõ những kiến thức này không chỉ giúp bạn giải quyết các bài toán học thuật mà còn là chìa khóa để thiết kế, phân tích và sửa chữa các hệ thống điện một cách hiệu quả và an toàn trong thực tế.

Hãy luôn ghi nhớ rằng điện trở không chỉ là một con số, mà là một thuộc tính vật lý mang tính quyết định đến hiệu suất và chức năng của mọi mạch điện. Việc nắm vững các công thức điện trở chính là nắm vững một phần quan trọng của ngôn ngữ điện học.
